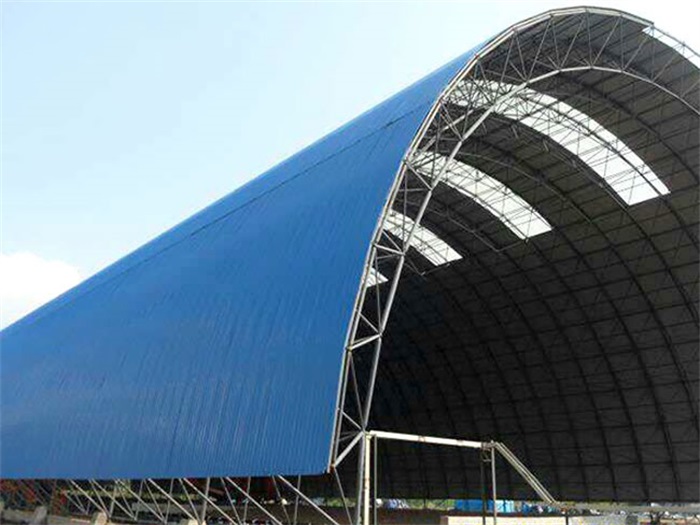

國電安慶電廠干煤棚網架施工方案

1、施工方法綜述

本鋼網架工程為螺栓球節點網架，施工工期緊，施工隊應認真熟悉圖紙，項目部應做好技術交底工作，分析網架桿件在同區域的受力狀況，認真組裝。

2、安裝技術措施確定

為了減小安裝時的累計誤差，根據合理分段的原則：1.避開受力不利位置；2.保證整體穩定性；3有利于腳手架施工操作。

3、滿堂腳手架搭設要求：

滿堂鋼管腳手架搭設要求：

1)、操作面標高控制在網架下弦下200mm處。

2)、操作面滿鋪竹笆片，竹笆按其主竹筋垂直于縱向水平桿方向鋪設，對接平鋪，四個角采用1.2㎜鍍鋅鋼絲固定在縱向水平桿上，竹笆片下鋼管中到中間距≤250mm。

3)、立桿的搭設應符合以下規定：立管縱橫兩個方向間距均≤1500mm，嚴禁將其它規格的鋼管用于本腳手架中；相鄰立桿的對接扣件不得在同一高度內，錯開距離不得小于500㎜；開始搭設立桿時，應每隔6跨設置一根拋撐，直至連墻件安裝穩定后，方可根據情況拆除；當搭至有連墻件的構造點時，在搭設完該處的立桿、縱向水平桿、橫向水平桿后，應立即設置連墻桿。

4)、縱向水平桿的搭設：縱向水平桿布置在立桿的內側，其長度不宜小于3跨；接長宜采用對接扣件連接，如采用搭接應采用三個旋轉扣件固定，搭接長度不得小于1m，搭接或對接點應交錯布置，兩根相鄰縱向水平桿的接頭不宜設置在同步或同跨內，不同步或不同跨兩個相鄰接頭在水平方向錯開的距離不應小于500㎜，端部扣件蓋板邊緣至搭接縱向水平桿桿端的距離不應小于100㎜。

5)、橫向水平桿：主節點處必須設置一根橫向水平桿，用直角扣件扣接且嚴禁拆除，主節點處兩個直角扣件的中心距不應大于150㎜，靠墻一端的外伸長度為300㎜，不應大于360㎜。

6)、剪刀撐按7.2×7.2m方格沿腳手架全高、全長連續布置。剪刀撐接頭采用搭接，搭接長度不小于1m，采用兩個旋轉扣件固定，端部扣件蓋板的邊緣至桿端距離不應小于100㎜。

7)、在主節點處的固定橫向水平桿、縱向水平桿、剪刀撐、橫向斜撐等用的直角扣件、旋轉扣件的中心點的相互距離不應大于150mm；對接扣件的開口應朝上或朝內；各桿件端頭伸出扣件蓋板邊緣的長度不應小于100㎜，主要支撐桿件下加設雙扣件。
